DARBELİ KIRICILAR (CDK)

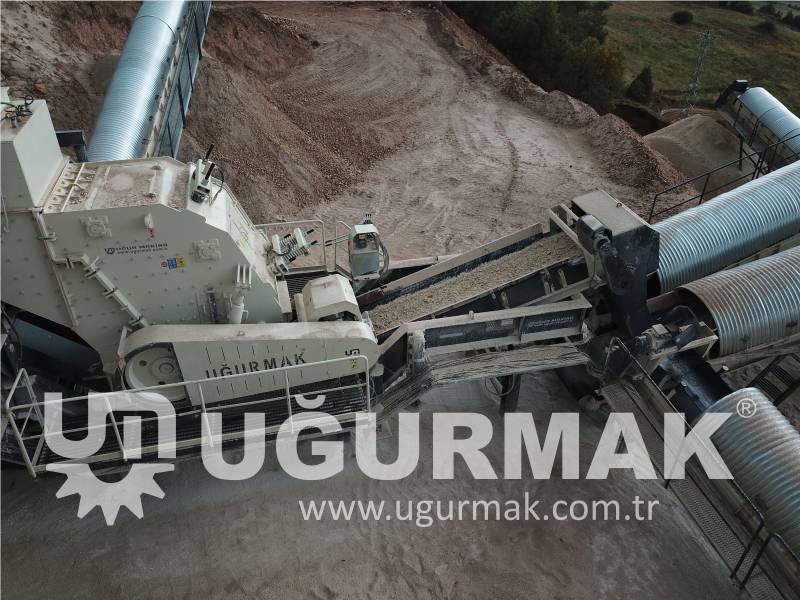

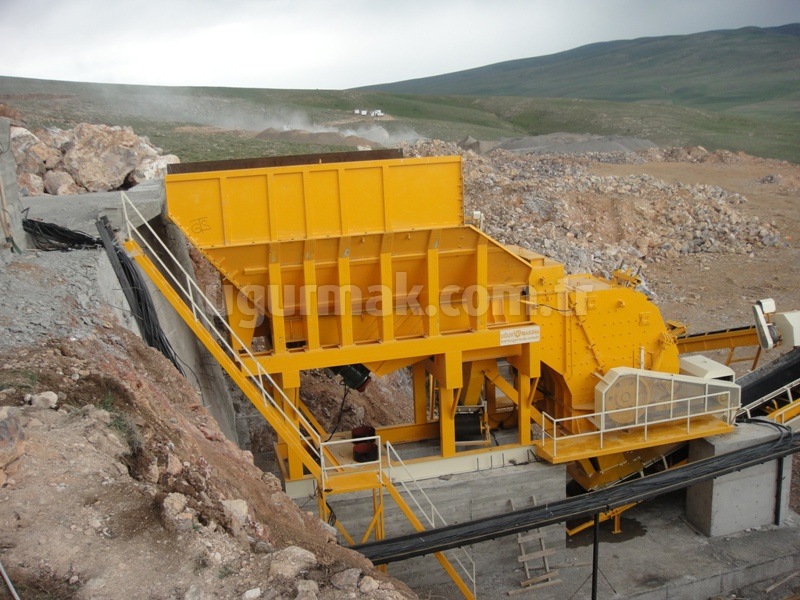

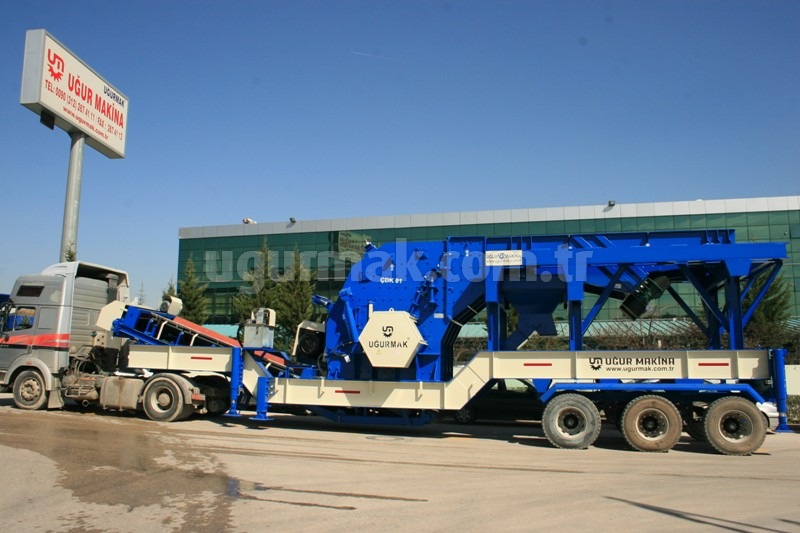

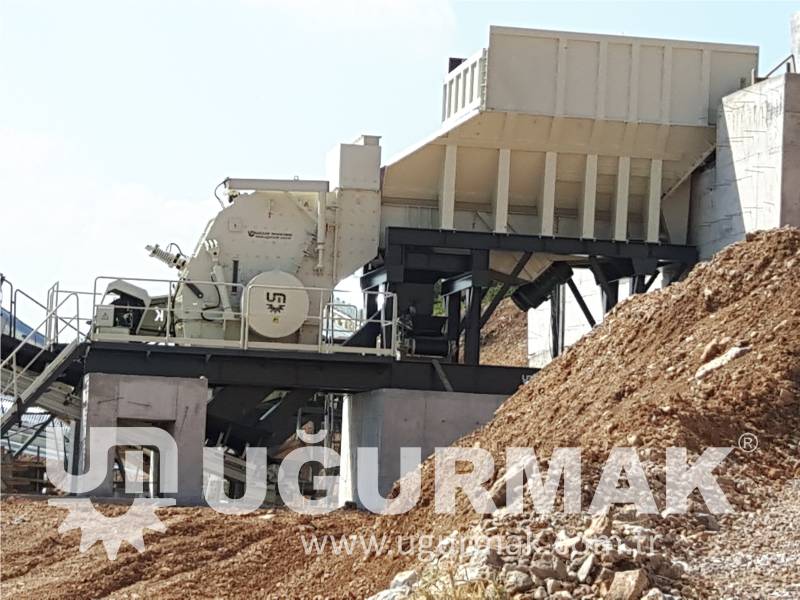

UĞURMAK  CDK Serisi Primer Darbeli Kırıcılar, rotor, iki pandül sistemi ve aşınma plakalarının uyum içinde çalışmasını sağlayan bir tasarıma sahiptir. Bu uyum sayesinde yüksek performans ve düşük işletme giderleri sunar. Çok sert ve aşındırıcı olmayan malzemelerin kırılmasında çok yüksek boyut küçültme oranları sağlayabilir. Bu avantajları sayesinde kırma eleme tesislerinde birincil kırma aşamasında tercih edilirler. Tesisin tasarımına göre mobil, sabit çelik ayaklı, sabit beton ayaklı, sabit kızak şaseli olacak şekilde üretilebilirler.

CDK üç ana parçadan oluşur. Rotor,sabit alt gövde ve açılıp kapanabilir üst gövde. Üst gövde rotoru ve iç parçaları açığa çıkaracak kadar hidrolik mekanizmanın yardımıyla alt gövdeye sabitlenmiş bir mafsal etrafında dönerek açılır.

Alt gövde taşıyıcı şasiye sabit olarak bağlanır. Esas görevi rotoru taşımaktır. Ayrıca üst gövde, giriş oluğu ve bakım vinci mekanizması alt gövdeye montajldır.

Üst gövdede ürün eğrisini ayarlamaya yarayan iki pandül sistemi ve bu pandüllere bağlı ayar mekanizmaları vardır. Ayrıca rotor tarafı kırma plakalarıyla kaplıdır.

Pandüller, rotora olan mesafeleri sırasıyla daralacak şekilde tasarlanmıştır. Bu da iki kademeli bir kırma işlemi gerçekleştirebilmeyi sağlar. Gövdeye üst kenarlarından sabit mafsallı şekilde bağlıdır ve alt kenarları ayar saplamaları ile tutulur.

Rotora verilen hareket sonucunda paletlerde yüksek miktarda kinetik enerji oluşur. Bu enerjiyle makineye beslenen malzemeye çok güçlü darbeler uygulanır. Darbenin sonucunda ise malzeme kırma plakalarına çarptırılarak kırma işlemi gerçekleştirilir. Malzeme ilk pandül sistemine bağlı kırma plakaları ile rotor paletleri arasındaki en dar mesafeden geçebilecek kadar küçültülür. Bu sayede ilk kademeden belli bir boyuta kadar küçültülen malzeme ikinci kademeye geçebilir. Burada da benzer işlemler tekrarlanarak elde edilen ürün boşaltma oluğuna geçer.



Pandül

Birbirinden bağımsız alt ve üst pandül sistemi bulunur. Üst pandül kırma işleminin birinci kademesinde, alt pandül ikinci kademesinde görev alır. Sıkışmaya karşı emniyet sistemi sayesinde daha güvenilir ve uzun ömürlü bir kırma sistemi sağlar. Makineden beklenen ürün eğrisine göre pandül açıklığı, hidrolik silindirler yardımıyla kolay ve güvenli şekilde ayarlanabilir.

Palet

Ters-Düz kullanılabilir. Kırılmaya karşı yüksek dayanım gösterir. Kendiliğinden merkezlenerek montajlanır. Özel kamalarla rotor gövdesine sıkı bir şekilde montajlanır. Yanal hareketlere karşı palet tutucularla sabitlenir. Bu sayede her durumunda yerini muhafaza eder.

Astarlar

Aşınmaya karşı dayanımı yüksek mangan alaşımlı çelik dökümden imal edilir. Kolay değiştirilebilmeleri için parçalı olarak üretilirler ve cıvata ile gövdeye bağlanırlar.

Rotor

Çelik döküm olarak imal edilir. Isıl işlem uygulanır. Aşınmaya maruz kalabilecek kısımlar sert dolgu kaynağı ile güçlendirilir. Makine kasnağının karşı tarafında avare çalışan ve yük dağılımını dengelemeye yarayan kanalsız volan bulunmaktadır. Bu avare volan ile makine kasnağı ihtiyaç halinde yer değiştirilerek kayış kasnak sistemi yer değiştirilebilir.

Gövde

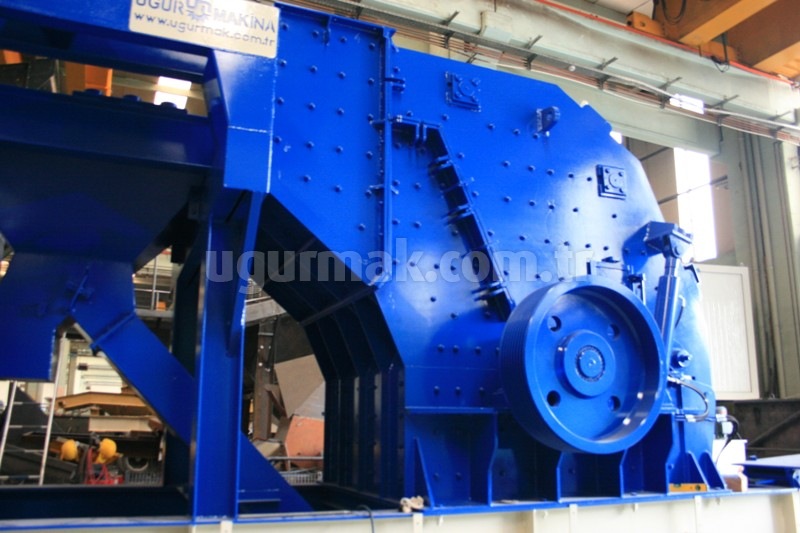

Kaynaklı tasarıma sahip kırıcı gövdesi yüksek dayanımı sayesinde uzun ömür sağlar. Alt gövde ve üst gövde olarak isimlendirilen iki ana yapıya sahiptir. Bunlardan alt gövde sabit olup, üst gövde açılıp kapanabilir. Açma kapama işlemi ise hidrolik silindirlerle yapılır. Ayrıca gövdenin her iki tarafında da bulunan gözetleme kapakları sayesinde hem ayar işleminin kontrolü sağlanır hem de aşınma parçalarının durumuna hızlıca bakılabilir.



  • Yüksek Kapasite ve Performans

Geniş besleme ağzı, dayanımı yüksek kırma plakaları ve güçlü yapıdaki rotor, yüksek kapasitede üretim için büyük boyutta besleme yapılabilmesine izin verir. Maksimum düzeyde yapılır ve tüm çalışma koşullarında üst düzey verimlilik sağlar. Bu verimliliğin en önemli sonucu, düşük işletme giderleri ve enerji tasarrufudur.

  • Yüksek Küçültme Oranı

CDK Serisi kırıcılar 2 kademeli kırma işlemiyle çok daha yüksek boyut küçültme oranı sağlarlar.

  • Kolay ve Güvenli Bakım

Hidrolik güç ünitesi ve gövdenin iki yanında bulunan hidrolik silindirlerle üst gövde kolayca açılabilir. Astar değişimleri, palet değişimleri bu sayede kolaylıkla yapılabilir.

  • Hızlı ve Kolay Kurulum
