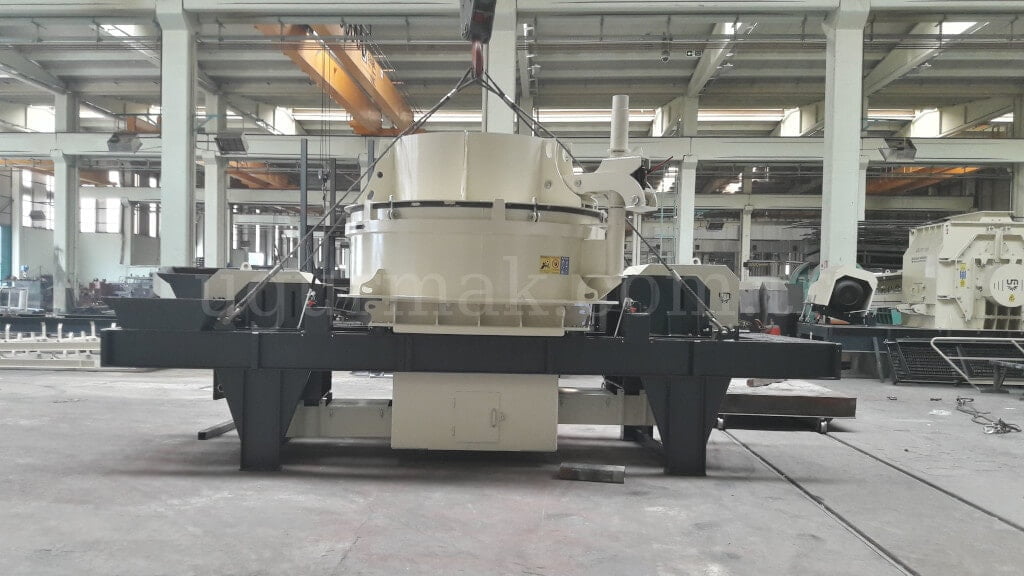

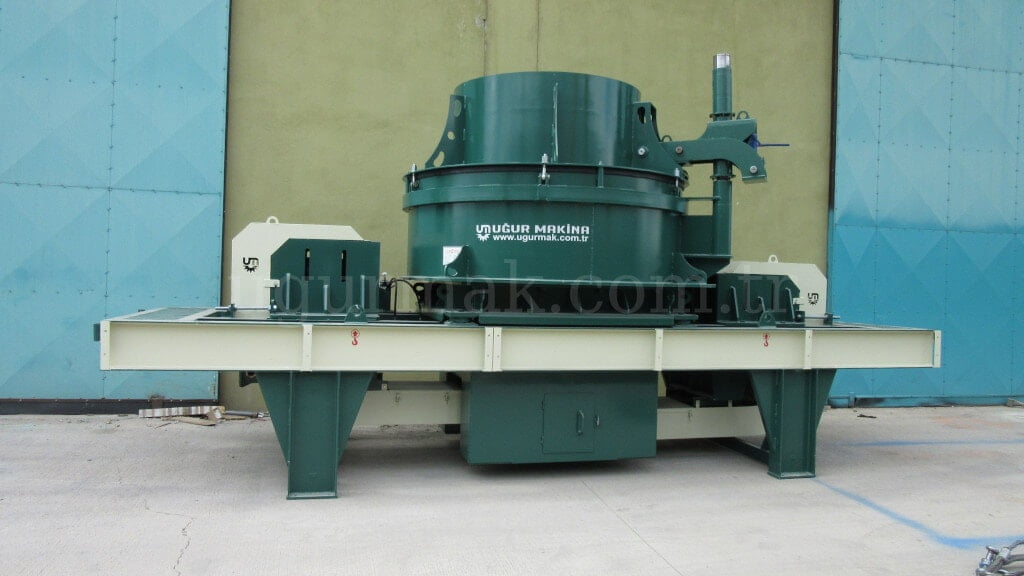

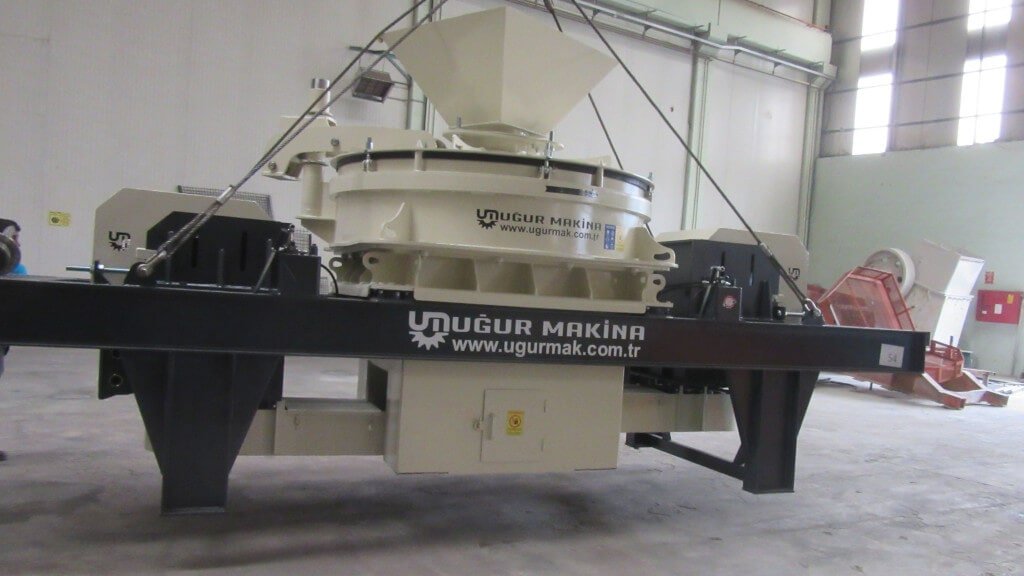

DİK MİLLİ KIRICI (UDK)

UĞURMAK UDK Serisi Dik Milli Darbeli Kırıcılar kırma eleme prosesinin son aşamasında tercih edilir. Yüksek üretim kapasitesine sahiptir. Sulu, nemli ve yapışkan malzemelerin kırılabilmesi görevini başarıyla gerçekleştirir. Üstelik beslenen bu tür malzemeler, yüksek devirde dönen rotorla çarpıştığında ortaya çıkan kinetik enerjiyle bünyesindeki suyun bir miktarından kurtulur.

Dolayısıyla çıkan malzeme nispeten daha kurudur. Bu avantajları sayesinde, beton ve asfalt üretimi için gerekli olan kum, mıcır ve çakıl üretiminde kullanılmak üzere daha fazla talep görmektedir. Tesisin tasarımına göre mobil, sabit çelik ayaklı, sabit kızak şasili veya ön beslemeli olacak şekilde üretilebilir.

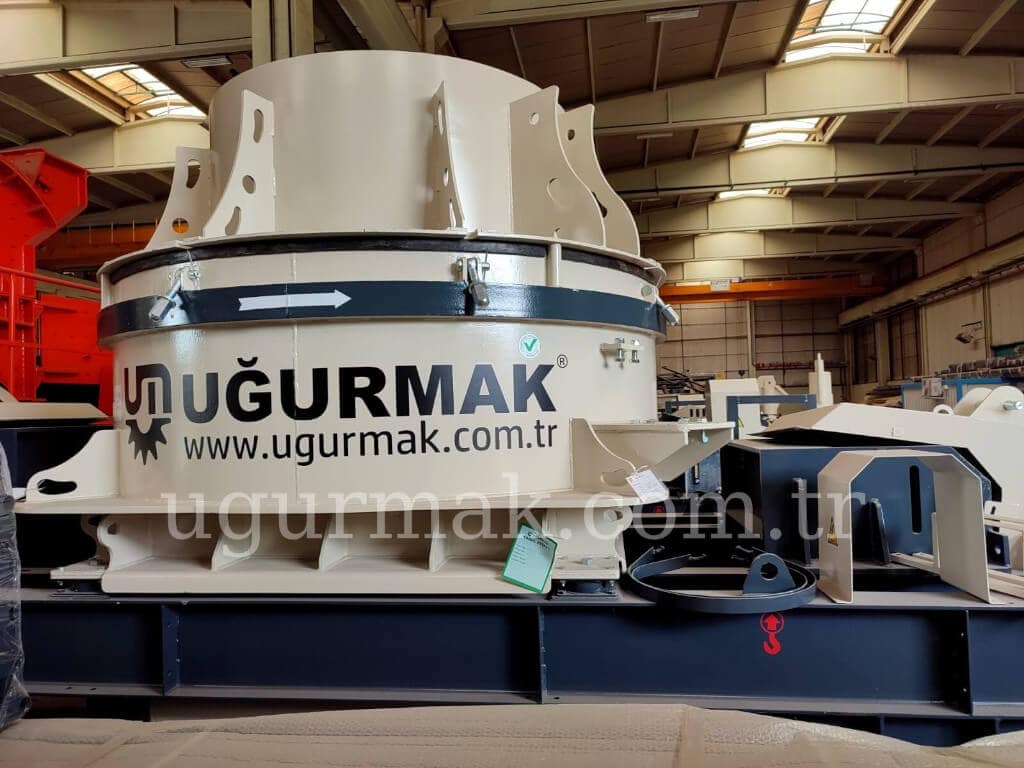

Gövde
Kaynaklı tasarıma sahip kırıcı gövdesi yüksek dayanımı sayesinde uzun ömür sağlar. Yüksek devirde çalıştığı için makine gövdesinde oluşan titreşim hareketini sönümlemek amacıyla, sağlam yapıdaki şasinin üzerine takozlarla oturur.

Bakım Kolaylığı
Gövdenin yanında bulunan hidrolik sistem ile üst gövde kolayca açılır ve hızlı bakım süreci sağlar. Ayrıca bakım kolaylığı sağlaması amacıyla gövde üzerinde kontrol kapağı bulunmaktadır.

Besleme Tüpü
Rotorun içindeki ilk darbeyi alan yere monte edilir. Taşın dağılarak çıkışını kolaylaştırır. Bu sayede rotor parçalarının aşınma ömrünü uzatır.

Rotor Komplesi
Rotor komplesinde bulunan alt ve üst aşınma plakaları sayesinde rotorun ömrü uzamaktadır. Ayrıca aşınmaya dayanıklı kolay değiştirilebilir üç sıra elmas astarları bulunmaktadır.

Yüksek verim az enerji tüketimi
Aşınmaya dayanıklı elmas astarlar
Titreşimi engelleyen takoz
Kübiklik oranı yüksek
Hidrolik kaldırıcı ile kolay ve hızlı bakım imkanı
Montaj kolaylığı
Çalıştırma kolaylığı
Daha az ses ve çevre kirliliği

KAPALI ROTOR

Kapalı rotor tip UDK Dik milli kırıcılar tüm taş tipleri ve yüksek aşındırıcı malzemelerin kırılması için tercih edilir.Rotorun iç yüzleri döküm astarla kaplıdır. Çıkış ağızlarında ise aşınmaya karşı yüksek dayanım gösteren ve kolay değiştirilebilir elmaslar bulunur.

“Rock on Rock” yani taşı taşa çarptırma prensibiyle çalışır. Dairesel oluktan beslenen malzeme, çok yüksek devirde dönen rotorun merkezindeki dağıtıcı astarın üzerine düşer. Rotordaki yüksek devirli dönme hareketi sayesinde içerisine düşen malzemeye çok güçlü bir santrifüj kuvveti uygulanır.

Bu sayede yüksek miktarda kinetik enerjiye sahip olan malzeme, 60 ila 80 m/sn gibi oldukça yüksek hızlarla kırma odasına nakledilir. Bu kırma odasında üst gövdenin şelale pencerelerinden dökülen malzemelerle çarpışır ve sahip olduğu kinetik enerji burada çarpma kuvvetine dönüşerek boyut küçültme işlemi gerçekleşmiş olur. Bu hem yedek parça sarfiyatının düşük olmasını hem de UDK nın verimliliğinin oldukça yüksek olmasını sağlar.

AÇIK ROTOR

Açık rotor tip UDK Dik milli kırıcılar hafif ile orta aşındırıcı malzemelerin kırılması için tercih edilir.
4 adet kırıcı paletiyle kapalı rotordakininin aksine üst kısmı açık olan rotor ve bu rotorun çevresinde stonebox yerine, belirli bir açıda ve mesafede sabitlenmiş, üzeri çelik döküm astarlarla kaplı anvil seti bulunur.

Beslenen malzeme, makineye besleme tüpüyle girer ve rotorun merkezindeki dağıtıcı astarın üzerine düşer ve kırıcı paletlere ulaştırılır. Paletler malzemeyi ivmelendirerek anvile doğru savurur. Malzeme anvile çarparak kırılır ve boşaltma oluğuna düşer.

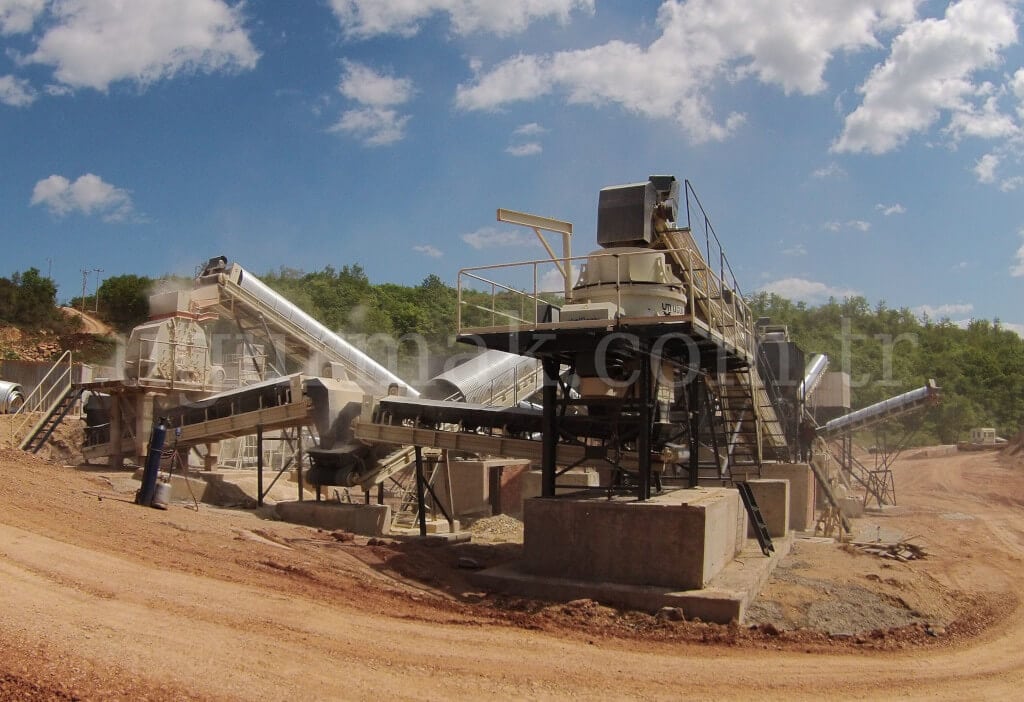

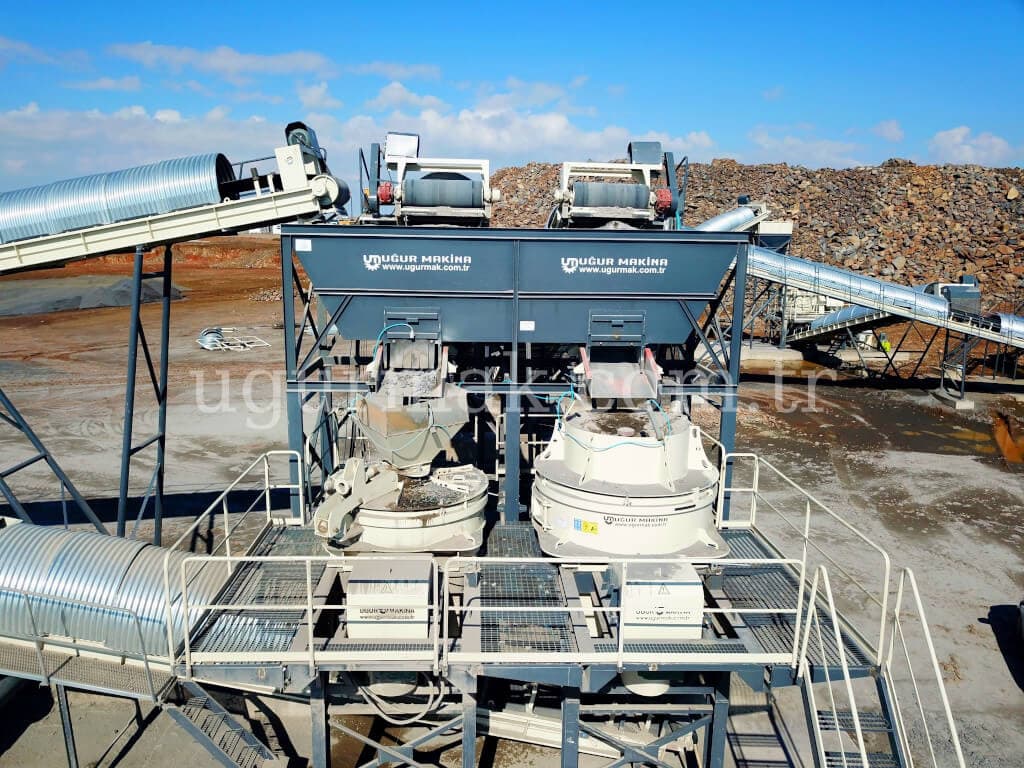

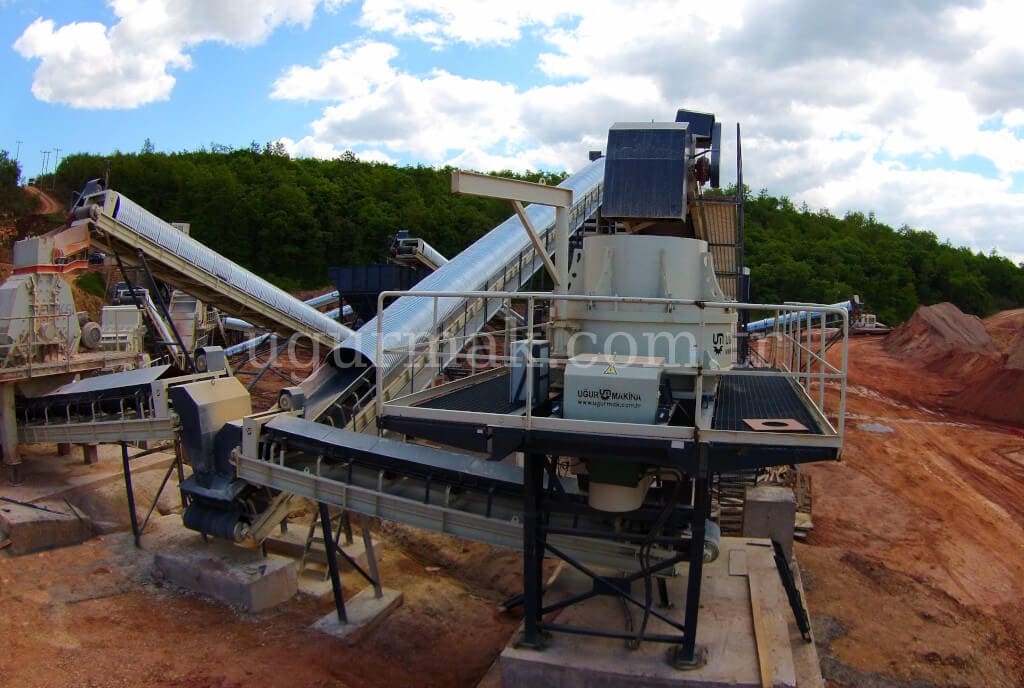

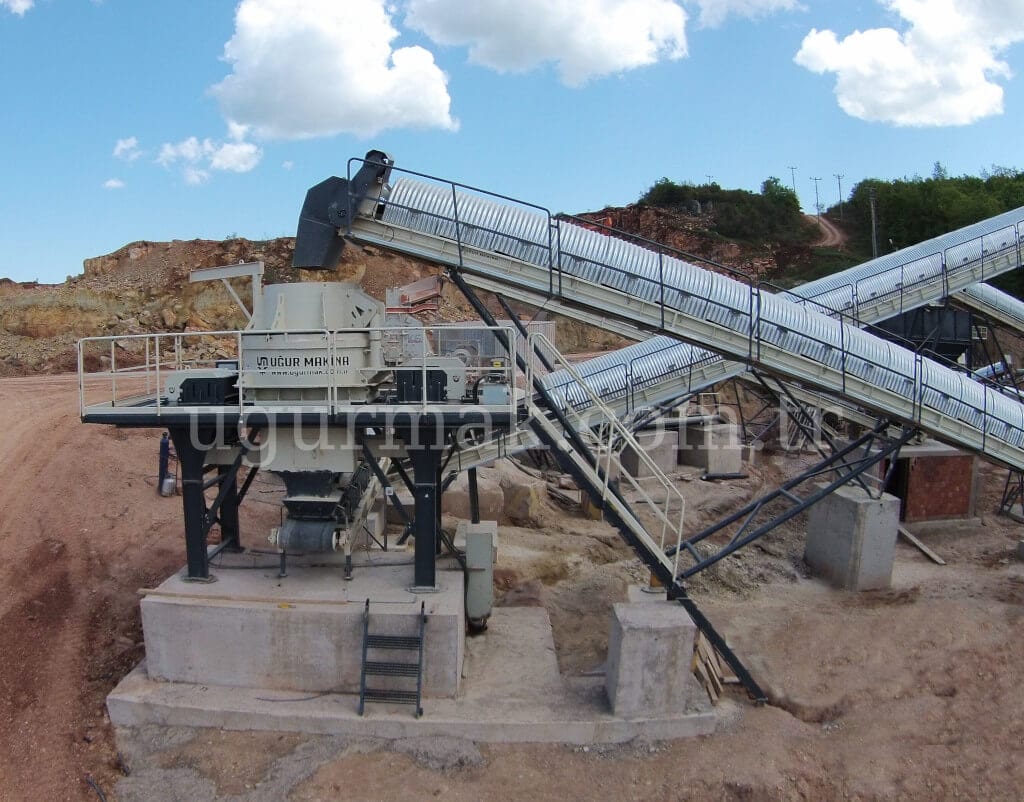

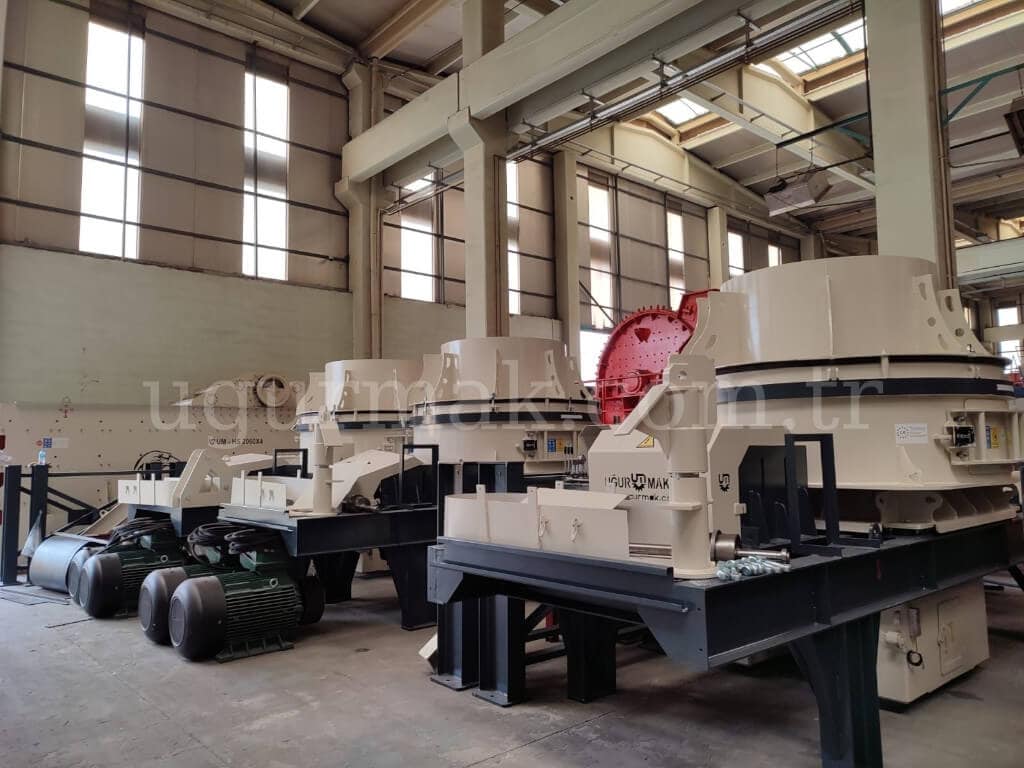

GALERİ
